For at afgøre om entrailer ledningsneter vandtæt, skal du verificere det ud fra 3 aspekter - beskyttelsesvurdering, strukturelt design og materialevalg.
Sådan gør du:
1. Grundlæggende vandtætningsniveauer
| IP-vurdering | Beskyttelsesbeskrivelse | Testbetingelser og eksempler på applikationer |
| IP67 | Tåler midlertidig nedsænkning uden vandindtrængning | Nedsænkning i 1 m vand i 30 min (kortvarig eksponering). |
| IP68 | Tåler langvarig, kontinuerlig nedsænkning | Langvarig nedsænkning (f.eks. 24 timer ved 1,5 meters dybde til energilagringsseler). |
| IP6K9K | Modstandsdygtig over for højtryks-, højtemperatur-vandstråler | Tåler højtryks-, højtemperatur-vandstråler (f.eks. 80°C, 100 bar test for chassis-seler). |
Nøglepunkt - Bedømmelsen skal være trykt på stikket eller emballagen. Produkter uden en vurdering har som udgangspunkt ikke vandtætningsevner.
2. Certificeringer og standarder
• Stik, der er i overensstemmelse med ISO7638-standarden (såsom europæiske 13-bens fatninger) har normalt et indbygget vandtæt design.
• Legitime produkter vil blive mærket med bilindustriens certificeringer såsom IATF16949.
1. Konnektorforseglingsdesign
• Tætningsringmateriale - Prioriter vejrbestandigt gummi, undgå almindelig silikone (som er tilbøjelig til at ældes).

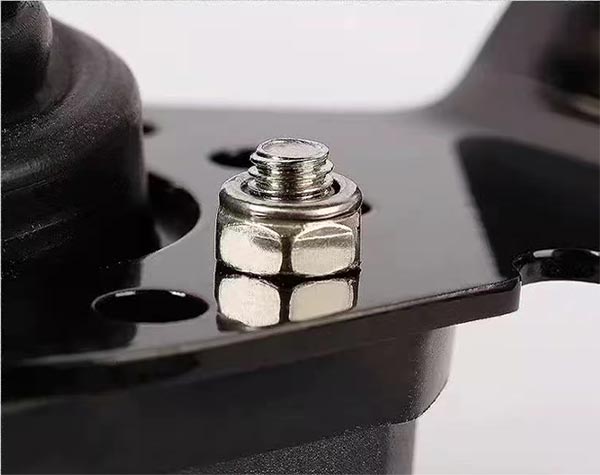

• Dobbelt tætningsstruktur - For eksempel ved at bruge gevindstramning + O-ring dobbelt beskyttelse i begge ender af spiraltråden (se Nissan Patrol Y62trailer ledningsnetdesign).

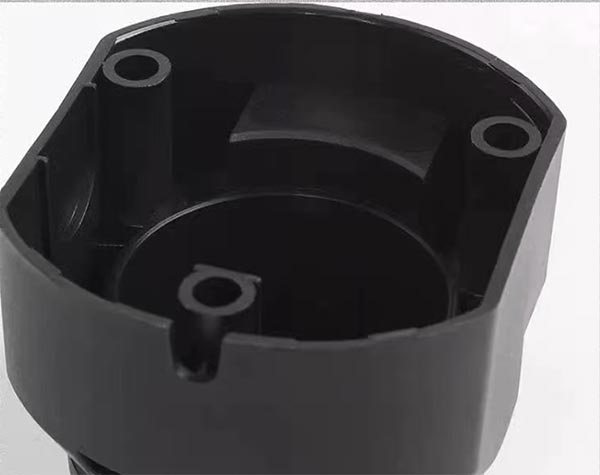

• Indvendigt vandtæt hulrum - Avancerede produkter vil designe et snoet tætningshulrum (såsom labyrintstrukturen på en bugseringsenhed) for at forhindre regnvand i at sive ind.
2. Kabelbeskyttelsesdetaljer

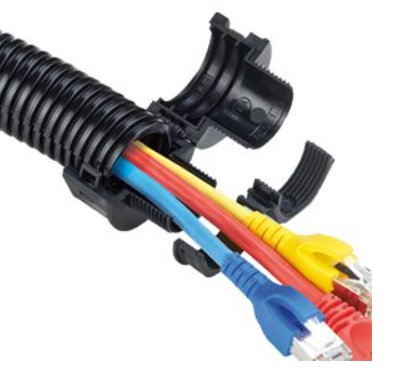

• Skedemateriale - TPEE/TPU-materiale er overlegent i forhold til almindelig PVC (kuldebestandighed -40 ℃, varmebestandighed 105 ℃)

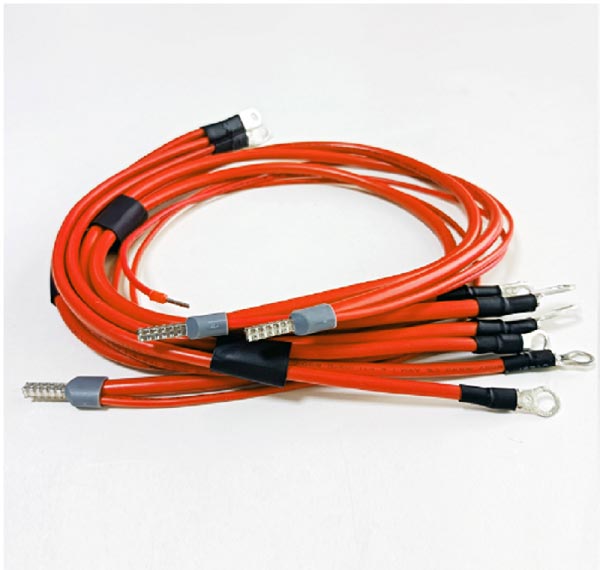

• Ingen mellemforbindelser - Hele kablet har ingen brudpunkter; forbindelsesleddene kræver indstøbning eller ultralydssvejsning.
• Afskærmningslagsintegritet- Metalafskærmningslaget skal strække sig ind i konnektoren for at forhindre indtrængning af fugt gennem mellemrum.
1. Vandnedsænkningstest (IP67/IP68-verifikation)

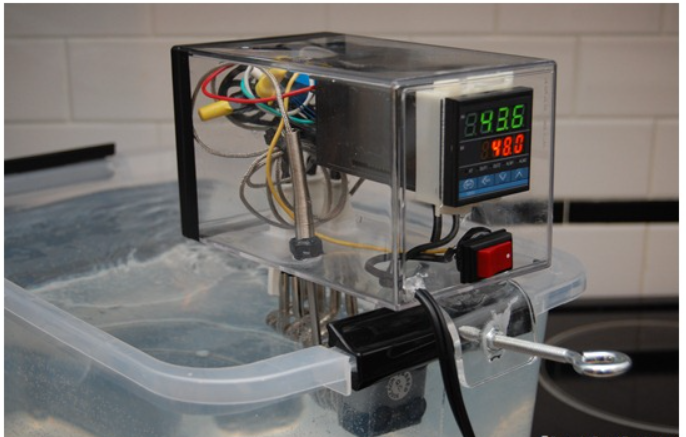

• Fremgangsmåde- Nedsænk ledningsnettet i 1 meter dybt rent vand i 30 minutter (IP67) eller 24 timer (IP68).
• Bedømmelse - Umiddelbart efter fjernelse testes isolationsmodstanden ≥100MΩ (ved hjælp af et 500V megohmmeter), og der bør ikke være nogen fugtrester efter adskillelse af stikket.
Case Study- Suzhou Kaibaile New Energy ledningsnet bestod 24-timers testen ved 1,5 meters vanddybde, og isolationsmodstanden opfyldte standarden.
2. Højtryksvandsprøjtetest (IP6K9K-verifikation)
• Fremgangsmåde- Brug en 80℃ højtemperatur vandpistol (80-100 bar vandtryk) til at sprøjte stikket fra en afstand på 30 cm i 30 sekunder.

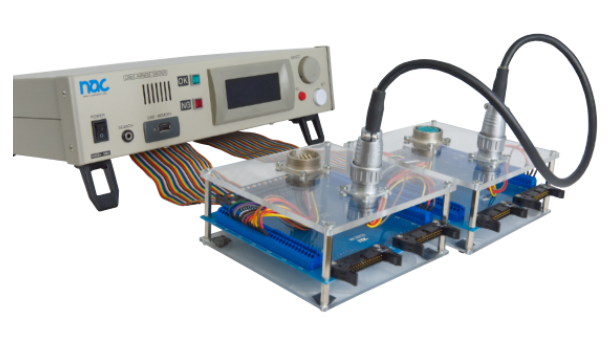

• Bedømmelse- Efter at have stået i 1 time, test kredsløbets kontinuitet; der må ikke være kortslutninger eller signalafbrydelser.
Gældende scenarier - Ledningsnet til bilchassis, udendørs opladningsbunker og andre applikationer, der kræver beskyttelse mod kraftig regn.
3. Test af isoleringsydelse
• Isolationsmodstand≥0,5MΩ under 2500V spænding (megohmmeter test)
• Modstå spændingstest – Påfør 1,5 gange den nominelle spænding (f.eks. 18V for et 12V ledningsnet) i 1 minut uden nedbrud.
